MessagePosté le: 02 12 08 13:24    Sujet du message: [Dossier] qu'est qu'un débimètre, à quoi ça sert ? Répondre en citant

1] Qu'est ce que c'est Question A quoi sert Question

Un débitmètre est un appareil destiné à mesurer le débit d'un fluide (liquide ou gazeux) ;

Selon le niveau du débit, et la nature du fluide, le principe du débitmétre adapté est très variable ;

Certains sont basés sur la mesure de la vitesse du fluide ; on utilisera dans ce cas un tube de Pitot, un débitmètre à turbine, un débitmètre à ultrasons, un débitmètre ionique.
on peut également utiliser la mesure de la perte de charge ( perte de pression ) ou pression différentielle entre un repère amont et un repère aval, ceci à l'aide d'une plaque à orifice, d'une tuyère (comme dans le cas d'un débitmètre à tube de Venturi), d'un débitmètre électromagnétique d'un débitmètre à effet vortex, ou d'un débitmètre à diaphragme.
il existe aussi le débitmètre massique.

Enfin, on peut utiliser le fluide pour entraîner quantitativement des dispositifs mécaniques mobiles :
-débitmètre à pistons
-débitmètre à rotors
-débitmètre à turbine

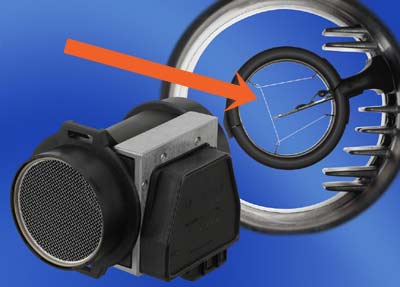

Le débitmètre d’air à film chaud et le capteur de température d’air d’admission
Il est situé entre le filtre à air et la tubulure d'admission.
Il permet au calculateur, avec l'information de température d'air, de déterminer la masse d'air introduite dans le moteur. Il participe au « bouclage » du circuit RGE.
Le capteur de température d'air incorporé dans le débitmètre est du type CTN.

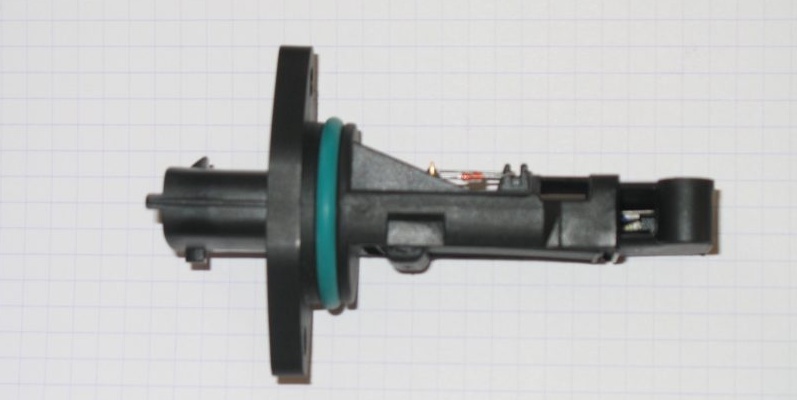

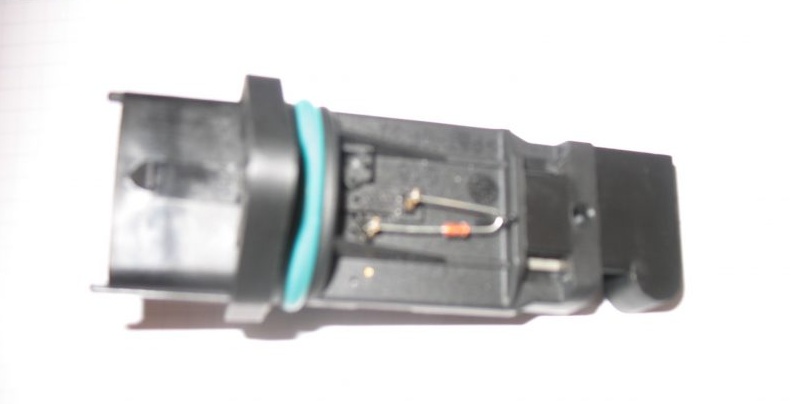

Voilà à quoi il ressemble sur nos montures (une fois démonté)

2] Où se trouve-il Question


Entre le filtre à air et le moteur

http://www.alfanatiques.com/index.php?option=com_content&view=article&id=105:tout-sur-le-dtme-&catid=18:dossiers&Itemid=24

Un dossier complet se trouve en lien ci-dessus et permettra une compréhension complète de ce système.
_________________
Alfa GTV 3.2 V6 240cv & Giulietta JTD. Le virus s'est propagé chez mes proches !
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé



BigTaFF



Sexe: Sexe:Masculin
06 Juil 2008
Messages: 2739
Dijon (21)

MessagePosté le: 02 12 08 14:34    Sujet du message: Répondre en citant

Très instructifs !!! Je suis un peu moins con à présent...

Merci bien Wink
_________________
Présentation
20000 Km effectués MiTo 1.4 T-jet 155ch Rosso G Selective
Carbone + Cuir noir - Pack Sport 18" - Clim - B&M - Bose - Péd. Alu - Régul. Vit.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail MSN Messenger
Ours de Villard de Lans




17 Nov 2009
Messages: 724

MessagePosté le: 27 03 11 01:19    Sujet du message: Répondre en citant

Moi je connaissais pas,

Par contre je connais le débilmètre, le mien affiche un score proche du maximum autorisé...


Ok c'était facile je Arrow
