Bonsoir à tous voila comme promis le tuto pour le montage de mon kit xénon

tout d'abort le matériel

Le kit Image une lime ou dremel et du double face.

On commence par démonter l'ampoule d'origine

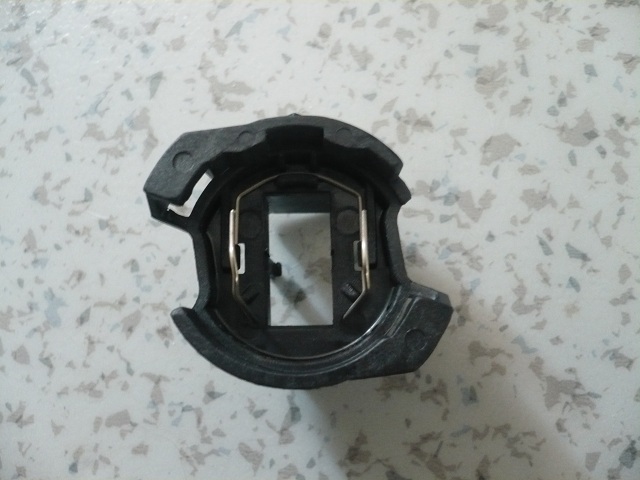

retrier le soquet

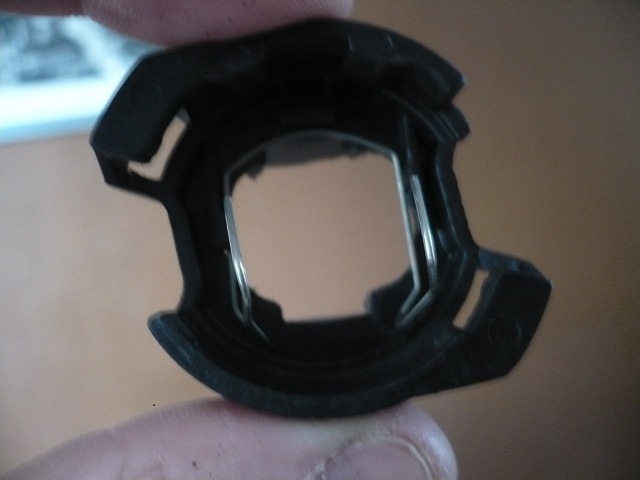

Ensuite pour que la nouvelle ampoule (xénon) puisse prendre place il faut le modifier, c'est là que rentre en action la lime ou dremel, il faut lui donner cette forme

Image en faite j'ai agrandi la base.

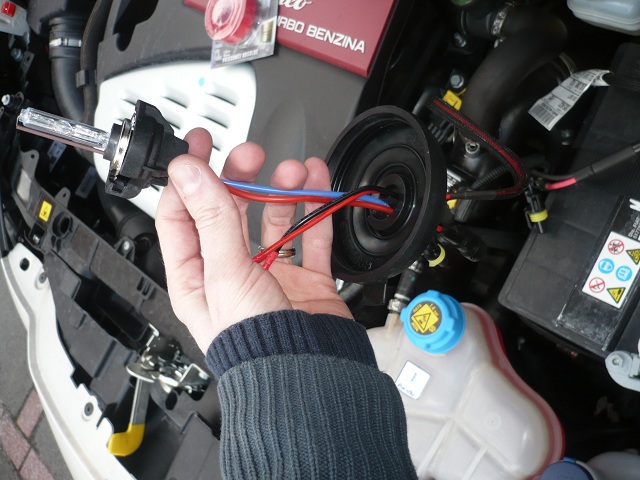

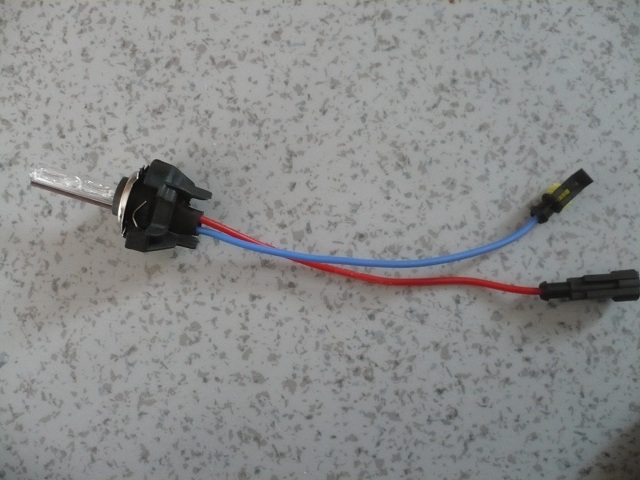

ensuite c'est très simple, passer l'ampoule et les fils dans le soquet ainsi modifier

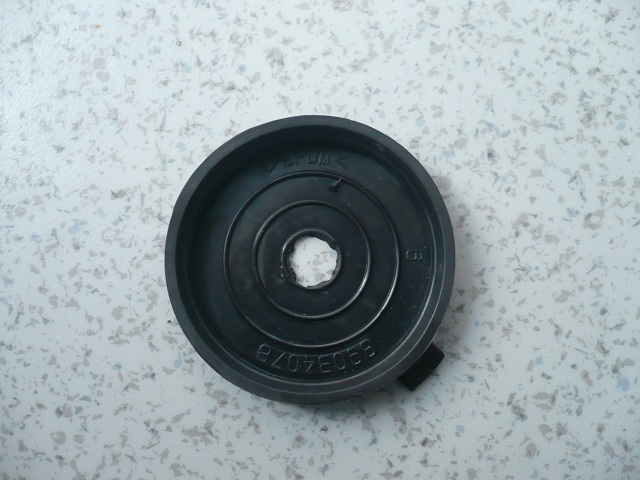

faire un petit troux dans le cache du phare


Après il faut passer les cables qui iront sur le branchement d'origine de l'ampoule comme ca

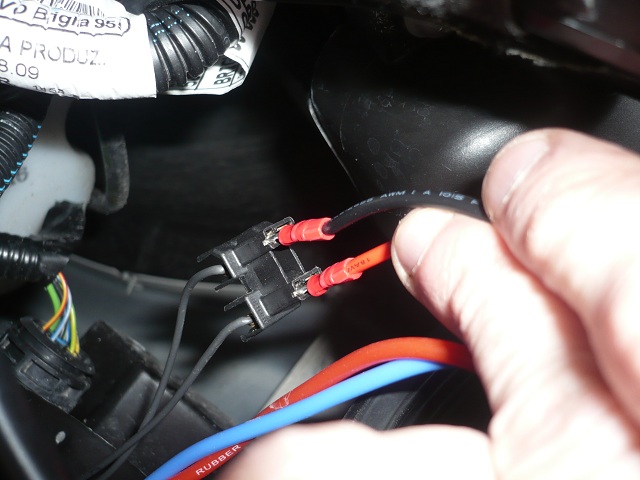

Puis on viens brancher ces fameux cables

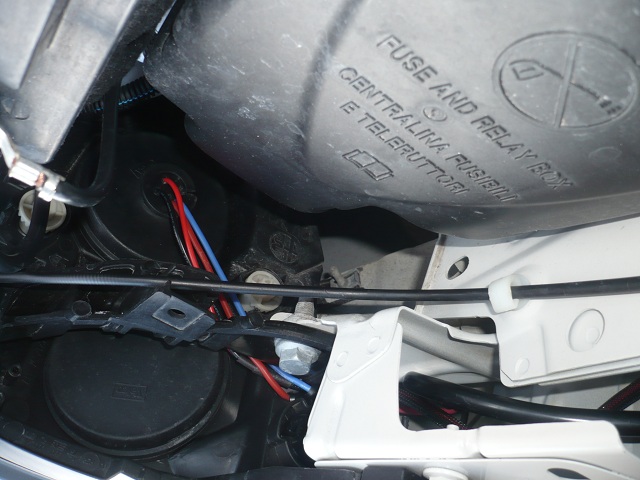

on remet ensuite le cache et on passe les fils sur le coté de l'aile (après libre à vous de les mettres où vous voulez)

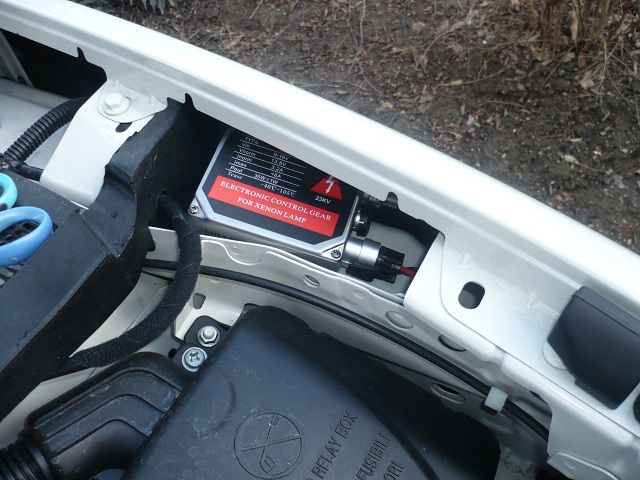

Puis trouver un emplacement pour les balastres moi je les ait mise ici et fixer avec du double face spécial pièces humides, je les isolerai ainsi que les cables ensuite pour ne pas qu'il prenne l'eau, j'ai regardé ya quasi rien qui passe, mais par précotion c'est mieu


et voila le tour est joué, procedez de la même façon pour l'autre coté.

Si vous avez des questionS au cas ou j'ai oublié quelque chose n'hésité pas.

Enfet c'est du plug and play, il faut juste modifier le soquet, (la manip ,n'est pas définitive, j'ai réeseyer l'ampoule classic, et no souci).

J'ai mis 1h45 en prenant mon temps et sans être un grand bricoleur

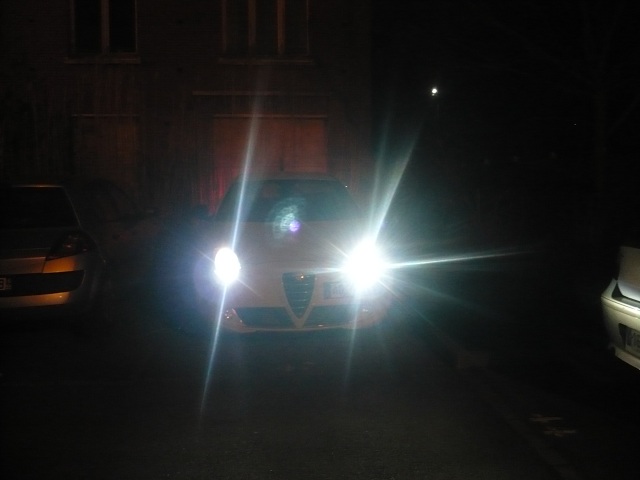

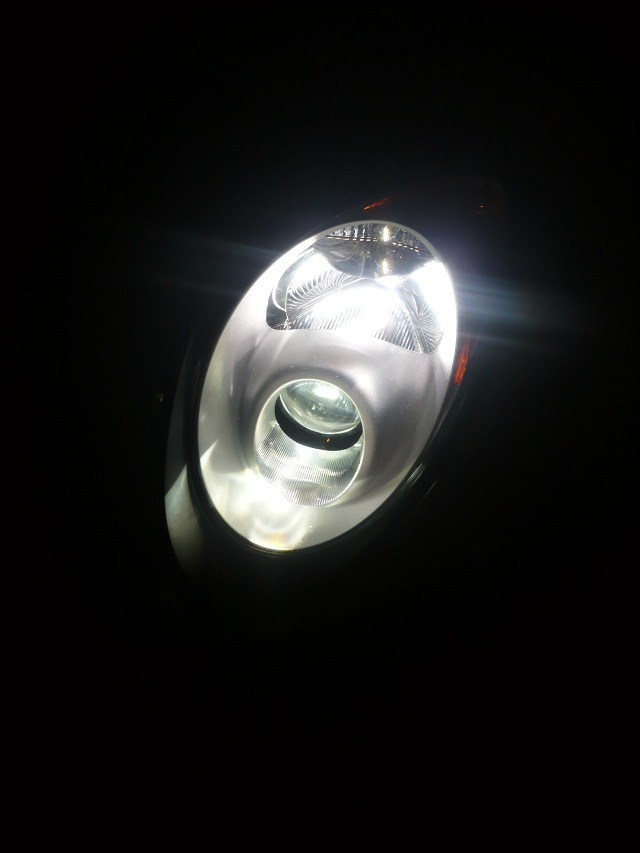

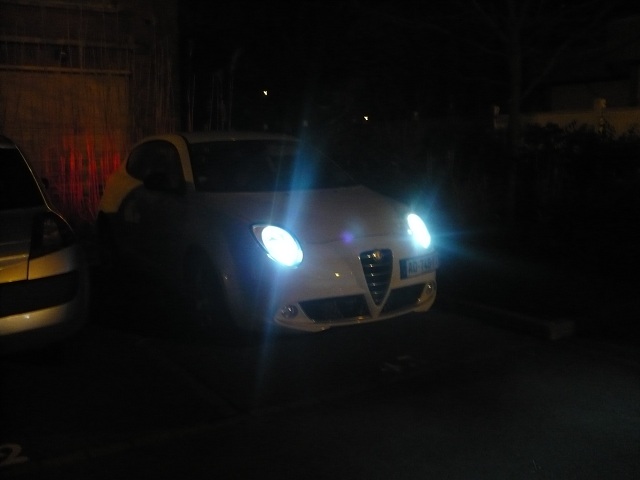

Et voila le meilleur, le resultat Very Happy


et en plein phare

_________________
***** Ex 147TI JTD150 @ 190 O²*****
****Ex MiTo Tjet 155 @ 175 selective****
**** Corsa OPC ligne supersprint cata sport reprog****
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail MSN Messenger



znzn



Sexe: Sexe:Masculin
27 Sep 2009
Messages: 1203

MessagePosté le: 01 03 10 22:12    Sujet du message: Répondre en citant

Sympa le résultat, on voit une belle différence là, c'est évident!

Je me lancerais peut-être si les Osram NightBreaker ne me suffisent pas Very Happy

Merci pour le Tuto bien bien
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
Frogy



Sexe: Sexe:Masculin
28 Mai 2009
Messages: 1107
Besançon

MessagePosté le: 01 03 10 22:23    Sujet du message: Répondre en citant

Sympa le Tuto bien
J'aurai entouré les fils d'adhésifs étanche pour les protéger un peu plus Wink

Par contre serait-il possible que tu mettes les liens de où tu as acheté le matériel et bien mettre les réferences,je sais j'en demande bcp, mais à mon avis on te le demandera tôt ou tard, alors autant le mettre tant que c'est frais... fou
_________________
Alfa Mi.To 135MA - Rouge Alfa - Pack Sport - Pack Confort
http://alfaromeo-newdesign.road2us.com/
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
ShinShan



Sexe: Sexe:Masculin
08 Jan 2009
Messages: 1702
Paris

MessagePosté le: 01 03 10 22:52    Sujet du message: Répondre en citant

hihihihi on aurait dit la mienne avec ces xénons Razz

t'as quoi comme ampoule pour les feux de route ? hein

C Top comme ça !!

le ballast coté conducteur, je l'ai mis dans le truc qui entoure la batterie par contre


Merci pour le tuto, et ton porte ampoule t'a couté combien ?
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
LAGUISSE



Sexe: Sexe:Masculin
29 Juil 2009
Messages: 1870
LILLE

MessagePosté le: 01 03 10 23:05    Sujet du message: Répondre en citant

Citation:
Sympa le Tuto bien

J'aurai entouré les fils d'adhésifs étanche pour les protéger un peu plus Wink

Oui j'ai écrit que j'allais le faire bdans le tuto Wink

Citation:
Par contre serait-il possible que tu mettes les liens de où tu as acheté le matériel et bien mettre les réferences,je sais j'en demande bcp, mais à mon avis on te le demandera tôt ou tard, alors autant le mettre tant que c'est frais... fou


http://www.autosportwilly.be/fiche.php?ID=14304&niv=2-280&model=&IDmarque=&keyword=&

Et ça c'est le kit xenon, j'ai pris du 5000K, plus proche de l'origine très blanc avec un reflé bleuté, il existe aussi en 6000k, 8000k, 10000k... plus c'est haut, plus c'est bleu, et après ça vire au violet

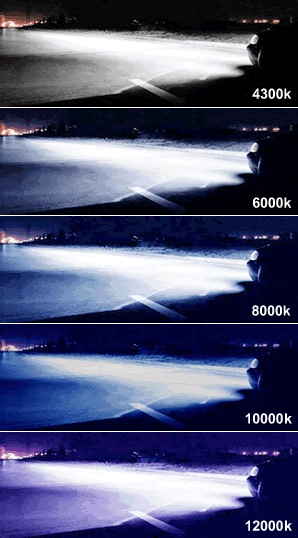

Image le 5000k ce rapproche plus du 4300k que du 6000k, un poil plus bleu (que le 4300k)
_________________
***** Ex 147TI JTD150 @ 190 O²*****
****Ex MiTo Tjet 155 @ 175 selective****
**** Corsa OPC ligne supersprint cata sport reprog****


Dernière édition par LAGUISSE le 01 03 10 23:22; édité 2 fois
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail MSN Messenger
LAGUISSE



Sexe: Sexe:Masculin
29 Juil 2009
Messages: 1870
LILLE

MessagePosté le: 01 03 10 23:08    Sujet du message: Répondre en citant

Citation:
hihihihi on aurait dit la mienne avec ces xénons Razz

t'as quoi comme ampoule pour les feux de route ? hein


Momo corse H7

C Top comme ça !!

Citation:
le ballast coté conducteur, je l'ai mis dans le truc qui entoure la batterie par contre


Merci pour le tuto, et ton porte ampoule t'a couté combien ?
[/quote]

C'est un membre du forum 147 qui me la envoyé, ça m'a couté le prix du colis Very Happy et toi tu l'a monté comment?? ta pris quoi comme kit??
_________________
***** Ex 147TI JTD150 @ 190 O²*****
****Ex MiTo Tjet 155 @ 175 selective****
**** Corsa OPC ligne supersprint cata sport reprog****
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail MSN Messenger
LAGUISSE



Sexe: Sexe:Masculin
29 Juil 2009
Messages: 1870
LILLE

MessagePosté le: 01 03 10 23:21    Sujet du message: Répondre en citant

Pour l'isolation des ballasts une idée viens de me traverser l'ésprit, je vais prendre la partie du fond de l'emballage que je découperais et placerai au dessus de la ballastre, je mettrai des nouvelles photos demain Very Happy
_________________
***** Ex 147TI JTD150 @ 190 O²*****
****Ex MiTo Tjet 155 @ 175 selective****
**** Corsa OPC ligne supersprint cata sport reprog****
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail MSN Messenger
NikoG2N



Sexe: Sexe:Masculin
13 Nov 2009
Messages: 539
Mérignac

MessagePosté le: 01 03 10 23:40    Sujet du message: Répondre en citant

LAGUISSE a écrit:
Citation:
Sympa le Tuto bien

J'aurai entouré les fils d'adhésifs étanche pour les protéger un peu plus Wink

Oui j'ai écrit que j'allais le faire bdans le tuto Wink

Citation:
Par contre serait-il possible que tu mettes les liens de où tu as acheté le matériel et bien mettre les réferences,je sais j'en demande bcp, mais à mon avis on te le demandera tôt ou tard, alors autant le mettre tant que c'est frais... fou


http://www.autosportwilly.be/fiche.php?ID=14304&niv=2-280&model=&IDmarque=&keyword=&

Et ça c'est le kit xenon, j'ai pris du 5000K, plus proche de l'origine très blanc avec un reflé bleuté, il existe aussi en 6000k, 8000k, 10000k... plus c'est haut, plus c'est bleu, et après ça vire au violet

Image le 5000k ce rapproche plus du 4300k que du 6000k, un poil plus bleu (que le 4300k)

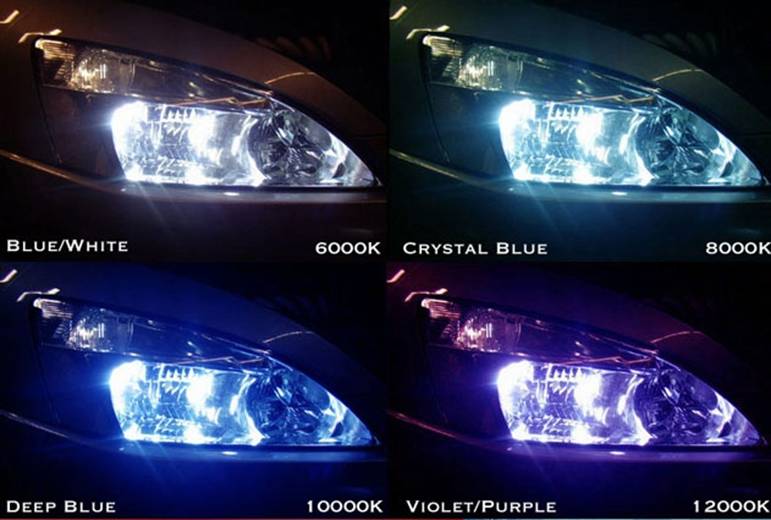

Il faut bien dir que les feux normaux font env 2800k voir 3200k suivent les ampoules
après il y a les plus performant 4000k ( les PIAA ou MOMO )

Dans les HID ( Xénon ) il y a les 5000K (un blanc sans plus )
il y a les 6000K ( le VRAIS blanc je le conseille )
il y a les 8000K ( blanc avec une bon éffet bleuté )
il y a les 10 000K ( blanc léger avec de couleur prononcer en violet )
_________________
Mito 1.3 JTD-M2 S&S distinctive Noir etna, cerclage des feux noir etna, pack Sport, intérieur noir et rouge, autoradio PONNEER DVD, Caméra de Recul, 28 000Km....
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail Visiter le site web de l'utilisateur MSN Messenger
LAGUISSE



Sexe: Sexe:Masculin
29 Juil 2009
Messages: 1870
LILLE

MessagePosté le: 01 03 10 23:43    Sujet du message: Répondre en citant

Citation:

Dans les HID ( Xénon ) il y a les 5000K (un blanc sans plus )
il y a les 6000K ( le VRAIS blanc je le conseille )
il y a les 8000K ( blanc avec une bon éffet bleuté )
il y a les 10 000K ( blanc léger avec de couleur prononcer en violet )




Perso je trouve que le 5000K (comme j'ai pris) c'est celui qui ce rapproche le plus du xenon d'origine (qui est à 4300k) le 6000K et déjà trop bleu à mon gout!
_________________
***** Ex 147TI JTD150 @ 190 O²*****
****Ex MiTo Tjet 155 @ 175 selective****
**** Corsa OPC ligne supersprint cata sport reprog****
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail MSN Messenger
NikoG2N



Sexe: Sexe:Masculin
13 Nov 2009
Messages: 539
Mérignac

MessagePosté le: 02 03 10 00:13    Sujet du message: Répondre en citant

J'ai toujours eux des xénon, le 6000k le 8000k et le faut hid a 5000k, le vrais blanc est a 6000k en dessous c'est entre le lampoule norm et le kit hid xénon, au dessus de 6000k c'est plus pour donner un style de couleur ( tuning ) Razz

Pour ceux que sa intéresse je vend un Kit Hid 6000k mais en H4 car vas prendre 2 kit en H7 ou un double H7 Hid ^^
_________________
Mito 1.3 JTD-M2 S&S distinctive Noir etna, cerclage des feux noir etna, pack Sport, intérieur noir et rouge, autoradio PONNEER DVD, Caméra de Recul, 28 000Km....
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail Visiter le site web de l'utilisateur MSN Messenger
Frogy



Sexe: Sexe:Masculin
28 Mai 2009
Messages: 1107
Besançon

MessagePosté le: 02 03 10 00:48    Sujet du message: Répondre en citant

Pour moi, le vrai blanc est vers 4300k, au-dessus de cette valeur, la composante bleue prédomine
_________________
Alfa Mi.To 135MA - Rouge Alfa - Pack Sport - Pack Confort
http://alfaromeo-newdesign.road2us.com/
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
FunnyGames



Sexe: Sexe:Masculin
03 Oct 2008
Messages: 2685
IDF 95 / GRD

MessagePosté le: 02 03 10 00:50    Sujet du message: Répondre en citant

Merci, bien

Tu peux nous faire une photo de l'implantation du ballast côté droit ?



je déplace en rubrique "Tutoriels" Wink
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
ShinShan



Sexe: Sexe:Masculin
08 Jan 2009
Messages: 1702
Paris

MessagePosté le: 02 03 10 02:02    Sujet du message: Répondre en citant

LAGUISSE a écrit:
[...] et toi tu l'a monté comment?? ta pris quoi comme kit??

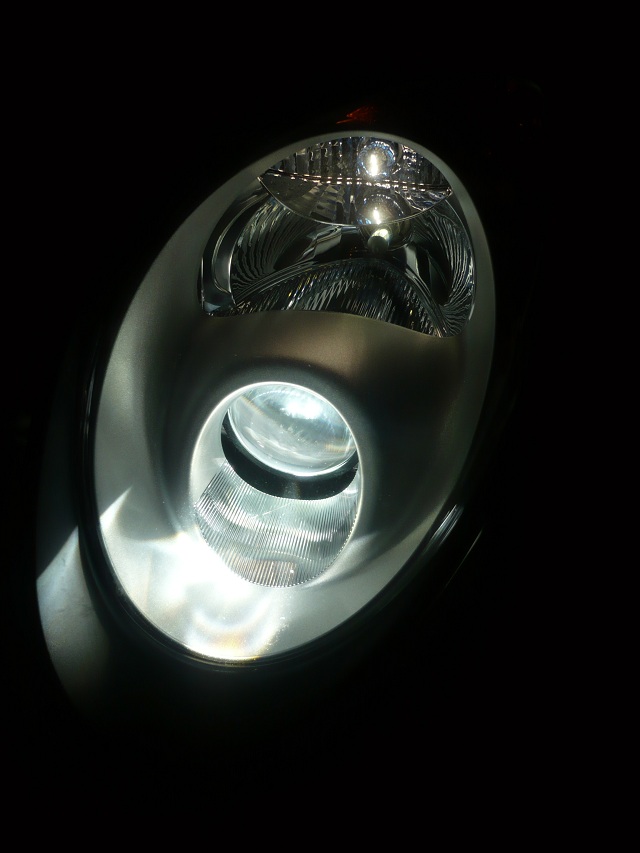

Heuuuu, un kit 55w 8000K et c du montage maison (façon porc lol ! j'en ai presque honte face à ton montage)

J'avais pas le courage de passer les soquets à la dremel


(pris avec mon iphone)



PS: ce sont des Momo Corse White ou Blue ?
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
Tadashy



Sexe: Sexe:Masculin
28 Sep 2008
Messages: 765
4802 Heusy

MessagePosté le: 02 03 10 09:31    Sujet du message: Répondre en citant

Ah merci Smile

Moi j'ai juste peur de merder la modif du socket ^^ si non merci beaucoup pour le tuto.

Me reste plus que le commandé ^^

La personne qui t'as envoyer le socket peut en avoir d'autre ??


Merci encore Wink
_________________
Mito 1.3 jtdm2 95ch : Pack Prémium - Sport Pack - Visibility Pack - Blue&Me - Système HIFI 8HP Double tunner - Prédisposition navigateur portable TomTom - Rétroviseur Rab électriquement - Xénon - vitre teintée (prochainement) ==> PuR PLaIsiR
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé MSN Messenger
LAGUISSE



Sexe: Sexe:Masculin
29 Juil 2009
Messages: 1870
LILLE

MessagePosté le: 02 03 10 11:03    Sujet du message: Répondre en citant

Citation:
La personne qui t'as envoyer le socket peut en avoir d'autre ??



Je ne sais pas il l'a eut sur une MiTo qui allait se faire broyer à la casse oh non oh non

Mais pour rappel c'est le même soquet qu'a l'origine, mais modifié
_________________
***** Ex 147TI JTD150 @ 190 O²*****
****Ex MiTo Tjet 155 @ 175 selective****
**** Corsa OPC ligne supersprint cata sport reprog****


Dernière édition par LAGUISSE le 02 03 10 11:08; édité 1 fois
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail MSN Messenger
LAGUISSE



Sexe: Sexe:Masculin
29 Juil 2009
Messages: 1870
LILLE

MessagePosté le: 02 03 10 11:05    Sujet du message: Répondre en citant

Citation:
PS: ce sont des Momo Corse White ou Blue ?


momo corse White, mais elle ne sont pas top, quand je met les pleins phare, on voit à peine la différance, faudrai que j'en teste d'autre

Tu as fais comment pour passer les ampoules dans le soquet?? fou
_________________
***** Ex 147TI JTD150 @ 190 O²*****
****Ex MiTo Tjet 155 @ 175 selective****
**** Corsa OPC ligne supersprint cata sport reprog****
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail MSN Messenger
LAGUISSE



Sexe: Sexe:Masculin
29 Juil 2009
Messages: 1870
LILLE

MessagePosté le: 02 03 10 11:07    Sujet du message: Répondre en citant

FunnyGames a écrit:
Merci, bien

Tu peux nous faire une photo de l'implantation du ballast côté droit ?



je déplace en rubrique "Tutoriels" Wink


Ok je fais ça en rentrant ce soir en même tps que l'isolation des ballastres bien
_________________
***** Ex 147TI JTD150 @ 190 O²*****
****Ex MiTo Tjet 155 @ 175 selective****
**** Corsa OPC ligne supersprint cata sport reprog****
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail MSN Messenger
LAGUISSE



Sexe: Sexe:Masculin
29 Juil 2009
Messages: 1870
LILLE

MessagePosté le: 02 03 10 11:10    Sujet du message: Répondre en citant

NikoG2N a écrit:
J'ai toujours eux des xénon, le 6000k le 8000k et le faut hid a 5000k, le vrais blanc est a 6000k en dessous c'est entre le lampoule norm et le kit hid xénon, au dessus de 6000k c'est plus pour donner un style de couleur ( tuning ) Razz

Pour ceux que sa intéresse je vend un Kit Hid 6000k mais en H4 car vas prendre 2 kit en H7 ou un double H7 Hid ^^


Désolé de te contredire, mais pour moi le 5000k se rapproche + du vrai xenon (4300k très blanc), le 6000k est déjà très bleu comparé à un xenon d'origine, après c'est chacun ses gout bien
_________________
***** Ex 147TI JTD150 @ 190 O²*****
****Ex MiTo Tjet 155 @ 175 selective****
**** Corsa OPC ligne supersprint cata sport reprog****
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail MSN Messenger
angel70000



Sexe: Sexe:Masculin
16 Fév 2009
Messages: 311
Vesoul, FRANCE

MessagePosté le: 02 03 10 11:48    Sujet du message: Répondre en citant

Une chose de diff par rapport au kit d'origine... quand on passe en feux de route la lentille change de position et les feux xénons passent en position haute, chose que les feux modifier ne ferons pas.
_________________
Mito, 1.6 120ch, Noir Etna, Pack Sport/Confort, Bi Xénon, Cuir Rouge, Compétition Noir, RadioNAV COUULEUR, Régulateur, 2/3-1/3. 5,2L/100
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
LAGUISSE



Sexe: Sexe:Masculin
29 Juil 2009
Messages: 1870
LILLE

MessagePosté le: 02 03 10 11:50    Sujet du message: Répondre en citant

angel70000 a écrit:
Une chose de diff par rapport au kit d'origine... quand on passe en feux de route la lentille change de position et les feux xénons passent en position haute, chose que les feux modifier ne ferons pas.


Ok ok mais mes feux de routes ne sont pas au xenon Wink
_________________
***** Ex 147TI JTD150 @ 190 O²*****
****Ex MiTo Tjet 155 @ 175 selective****
**** Corsa OPC ligne supersprint cata sport reprog****
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail MSN Messenger
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    Forum Alfa MiTo > Les Tutoriels Toutes les heures sont au format GMT + 2 Heures
Aller à la page 1, 2, 3, 4, 5, 6, 7, 8  Suivante
Page 1 sur 8


Sauter vers:
Vous ne pouvez pas poster de nouveaux sujets dans ce forum
Vous ne pouvez pas répondre aux sujets dans ce forum
Vous ne pouvez pas éditer vos messages dans ce forum
Vous ne pouvez pas supprimer vos messages dans ce forum
Vous ne pouvez pas voter dans les sondages de ce forum
